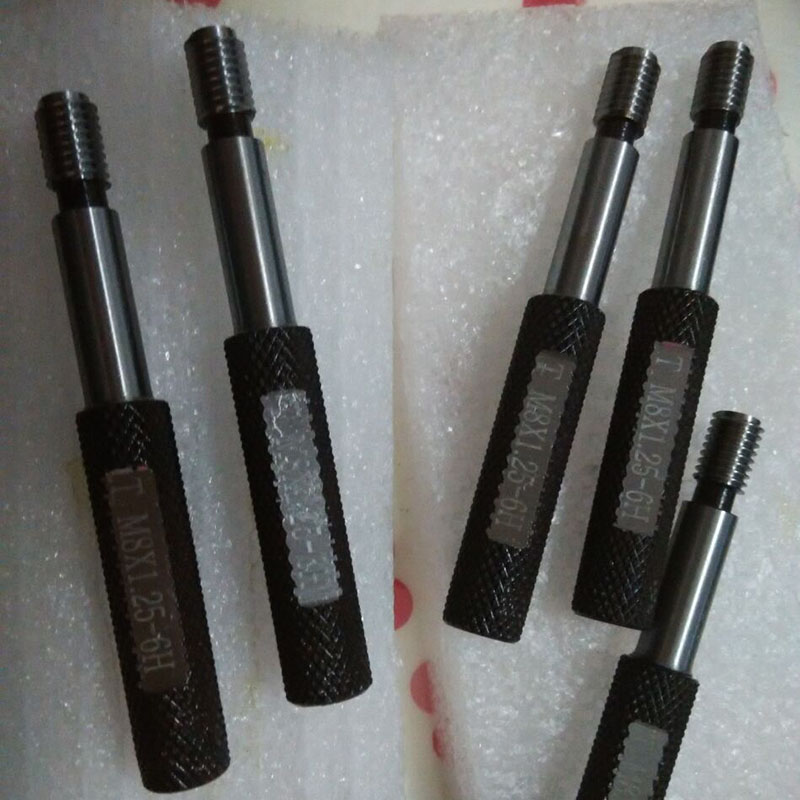

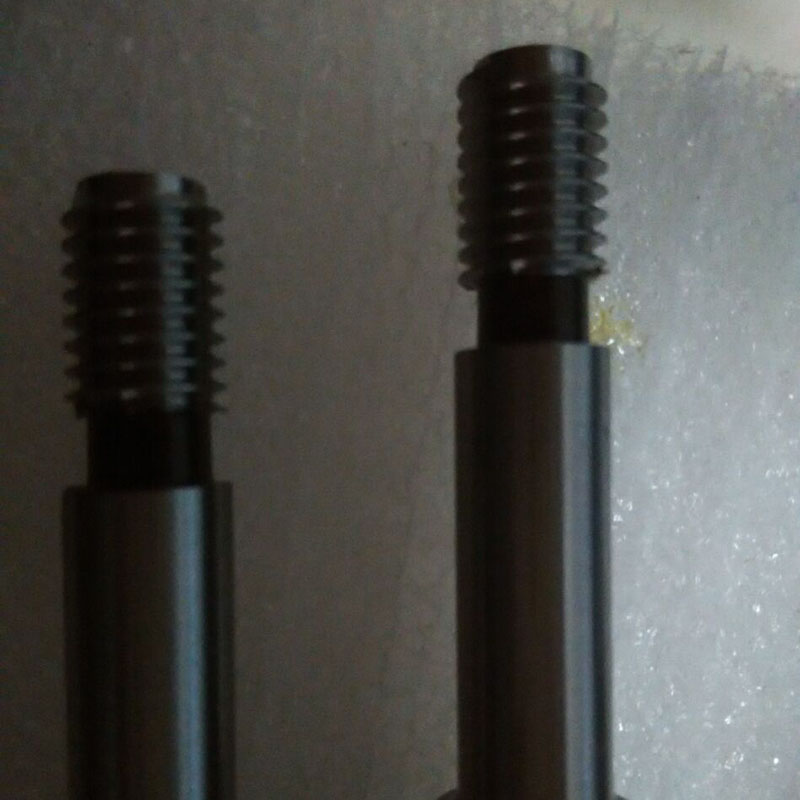

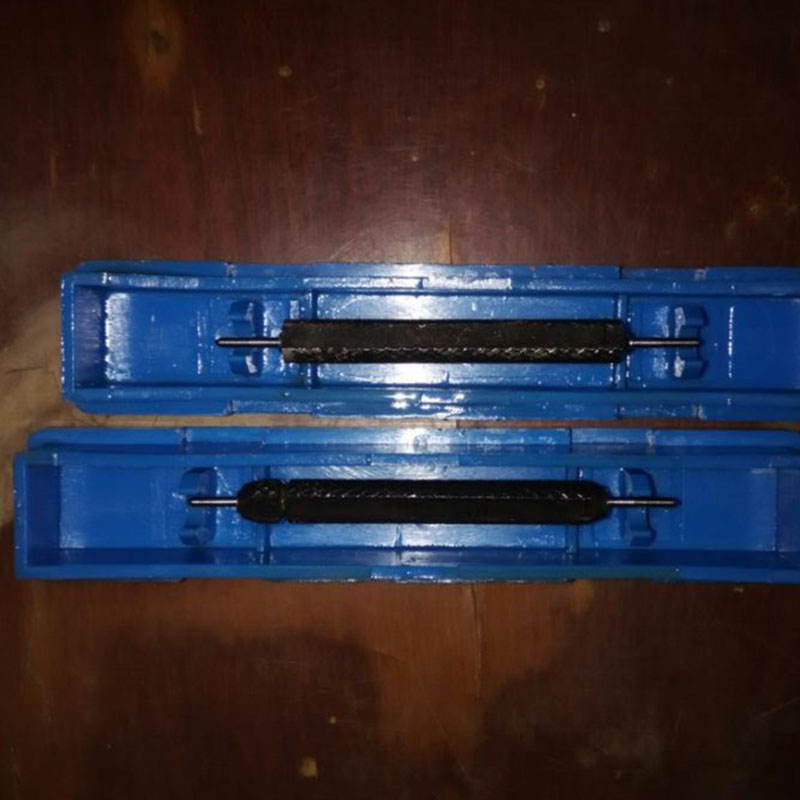

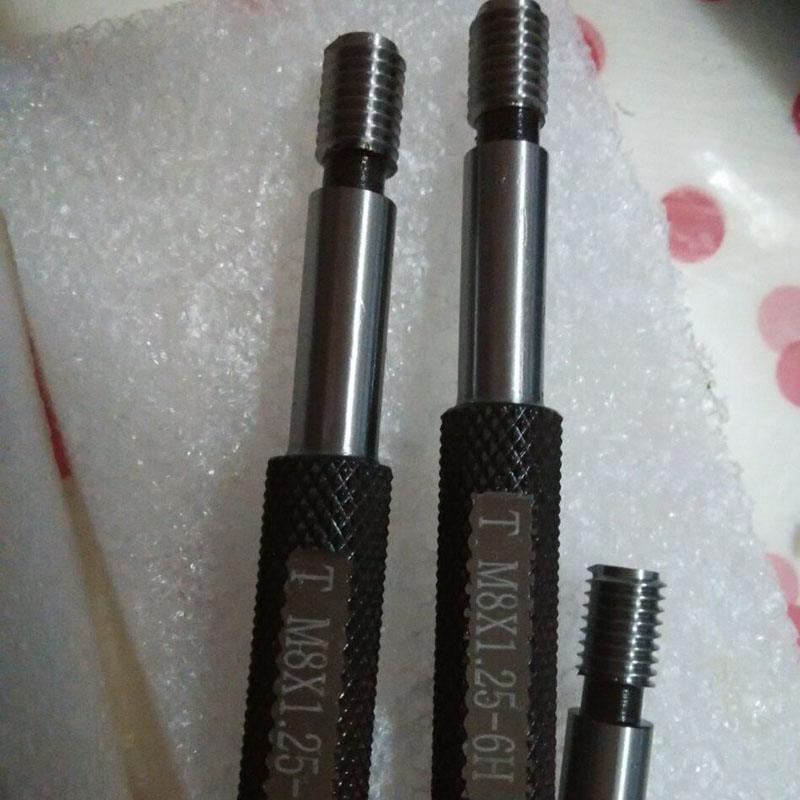

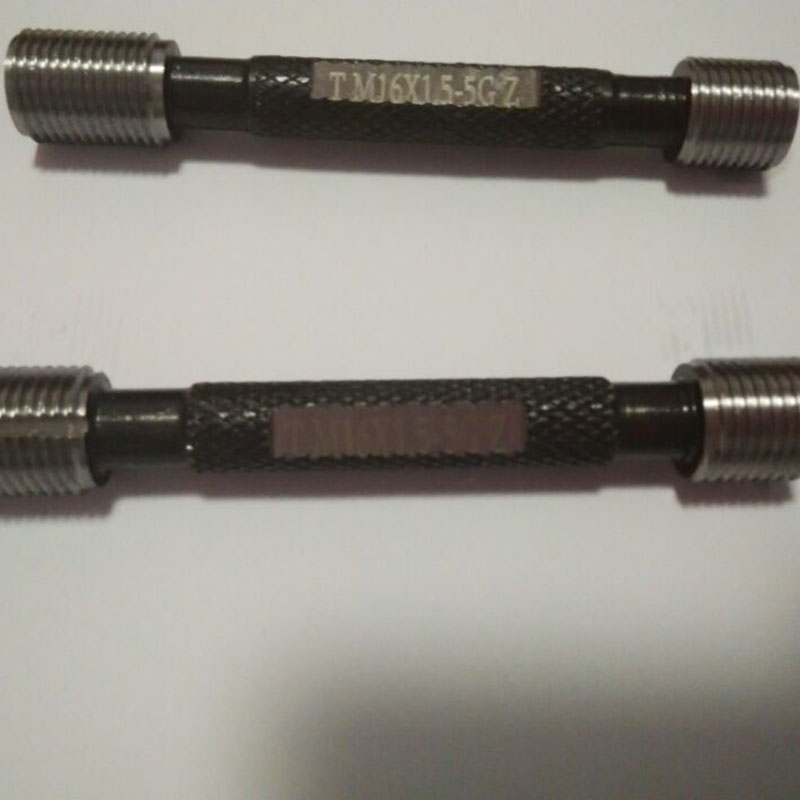

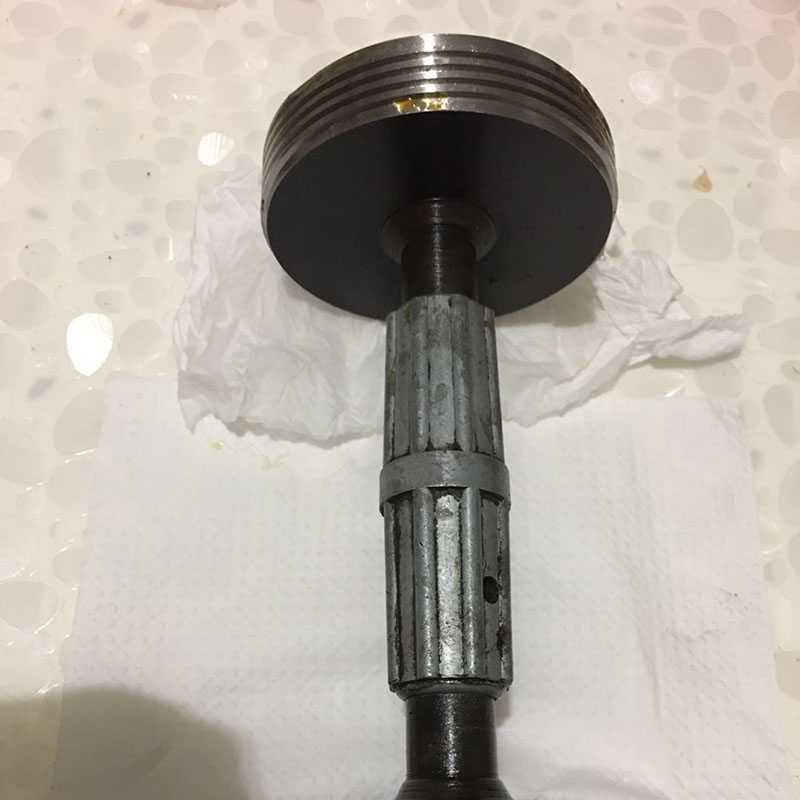

Vītnes spraudņa gabarīts

Mūsu uzņēmums var pielāgot nominālo diametru 0,8 mm-300 mm metriku (m), amerikāņu (ANO, UNC, UNF, UNEF, UNS, NPSC, NPSM, NPSH, NPSF, NPSI, NPSL, NH), britu (BSW, BSF), japāņu standarta PT, vācu standarta RP (din299 Din405), serrēts, trapezoidāls (tr, acme, stub acme), gāzes cilindrs (PZ, W), Taper (NPT, NPTF, Z, BKG, R, RB, RC, RP, PT, ZG, WKG, BSPT, Anpt, PTF utt.) Šujmašīnas (SM), ST stieples diegu gabarīts, velosipēds (akumulators) Īpašais diegu gabarīts (B, BC), Elektriskās ierīces Speciālais pavediens (1BA, 2BA, 3BA, 4BA, 5BA utt.), Vārsta diegs (5V1, 8v1 utt.) 80 ° diegu gabarīti (PG7, PG9, PG1, PG13.5, PG16, PG2, PG9, PG1, PG13.5, PG16, PG2, PG9, PG9, PG1 PG13.5. PG36 PG42, PG48), API standarta gagi, API eļļas cauruļu diegu gaili, API konusveida gagi, zīdītāja stieņa diegu gagi (CYG13-10, CYG16-10, CYG19-10, CYG22-10, CYG25-10, CYG29-10,

KGG32-10, KGG36-10, KGG40-10), eļļas cauruļu diegu gabarīts (LP, TBG, UP TBG, CSG, LCSG, NC).

Precīzas mērīšanas definīcija un vītnes spraudņu mērītāju pamatfunkcijas

Storaen pavedienu spraudņu mērītāji ir svarīgi metroloģijas rīki, kas izstrādāti, lai pārbaudītu iekšējo skrūvju vītņu izmēru precizitāti, nodrošinot atbilstību starptautiskajiem standartiem un optimālai mehāniskai veiktspējai. Kā kritisks pavediens mēra mērītājs, mūsu risinājumi definē precizitāti, izmantojot divfunkcionālu Go/No-GO dizainu, ēdinot dažādus pavedienu veidus-no metriskajiem un collu balstītajiem profiliem līdz specializētiem BSP pavedienu mērītājiem un BSPP pavedienu mērītājiem cauruļu sistēmām.

Precizitātes definēšana pavedienu pārbaudē

Vītnes spraudņa gabarīts kalpo kā binārs verifikācijas rīks: "GO" galam vienmērīgi jāiet cauri iekšējam vītim, apstiprinot, ka tas atbilst minimālajam materiāla nosacījumam (nominālais izmērs mīnus pieļaujamā pielaide), savukārt "bez-go" gals nevajadzētu ienākt, nodrošinot, ka pavediens nepārsniedz maksimāli pieļaujamo pielaide. Šis dizains novērš subjektīvo spriedumu, nodrošinot objektīvus rezultātus kritiskiem parametriem, piemēram, piķa diametrā, vītņu leņķi (piemēram, 60 ° metrikai, 55 ° BSP) un piķi. Storaen mērinstrumenti ievēro tādas diegu spraudņa mērierīces standarta atsauces kā ISO 965-3, ASME B1.2 un DIN 13, garantējot izsekojamu precizitāti dažādās nozarēs.

Pamatfunkcijas dažādām lietojumprogrammām

Visaptverošs pavedienu tipa pārklājums

Mūsu skrūvju vītņu mērierīcēs ir plašs vītņu profilu spektrs:

Metriskās pavedieni (M sērija): ideāli piemērota vispārējai rūpnieciskai lietošanai, ar precīzu pakāpi līdz 6 stundām stingras tolerances lietojumprogrammām, piemēram, automobiļu motora komponentiem.
BSPP (paralēli) un BSPT (konusveida) pavedieni: izstrādāti noplūdes necaurlaidīgu cauruļu savienojumiem hidrauliskajās sistēmās (BSPP) un gāzes cauruļvadi (BSPT), nodrošinot atbilstību ISO 7-1 un BS EN 10226 standartiem.
NPT pavedieni: pielāgoti risinājumi koniskiem cauruļu pavedieniem uz ASME B1.20.1, kritiski naftas un gāzes sektora spiediena integritātei.

Efektivitāte kvalitātes kontrolē

Intuitīvais GO/NO-GO mehānisms samazina pārbaudes laiku līdz pat 50%, salīdzinot ar manuālajām mērīšanas metodēm, padarot to neaizstājamu liela apjoma ražošanas līnijām. Uzreiz atzīmējot neatbilstošus pavedienus, mūsu pavedienu mērierīces rīks samazina pārstrādes izmaksas un novērš kļūdainas sastāvdaļas pāriet uz montāžu-būtiska funkcija kosmosa stiprinājumu ražošanā vai medicīnisko ierīču ražošanā, kur pavedienu mazspējas riski ir katastrofāli.

Materiālu un dizaina izturība

Izgatavots no augsta oglekļa satura instrumentu tērauda (rūdīts līdz 60 stundu+) vai volframa karbīdam, Storaen diegu spraudņu mērītāji izturas un uztur izmēru stabilitāti pat augstas temperatūras vai abrazīvās vidēs. Virsmas apdare (RA ≤ 0,05μm) nodrošina vienmērīgu ievietošanu, atkārtotas lietošanas laikā aizsargājot gan mērierīci, gan sagatavi no bojājumiem.

Uzticieties Storaen par kritisko pavedienu nodrošināšanu

Neatkarīgi no tā, vai iekšējo pavedienu kalibrēšana automobiļu transmisijā, BSPP savienojumu pārbaude rūpnieciskajā hidraulikā vai NPT pavedienu atbilstības nodrošināšana enerģijas infrastruktūrā, Storaen pavedienu spraudņu mērītāji nodrošina nepārspējamu precizitāti un uzticamību. Apvienojot stingru vītņu spraudņa mērierīces standarta ievērošanu ar daudzpusīgu globālo pavedienu tipu dizainu, mēs dodam ražotājiem iespēju sasniegt nulles defektu-vienu pavedienu vienlaikus.

Vītņu spraudņu mērītāju tehniskās specifikācijas un ražošanas procesi

Storaen diegu spraudņu mērītāji ir precīzi izstrādāti metroloģijas rīki, kas izstrādāti, lai apmierinātu prasības pēc iekšējās diegu pārbaudes, apvienojot detalizētas tehniskās specifikācijas ar stingriem ražošanas procesiem, lai nodrošinātu precizitāti, izturību un atbilstību globālajiem standartiem. Kā uzticams skrūvju vītņu mērītāju un BSP pavedienu mērītāju nodrošinātājs, mēs piegādājam risinājumus, kas nosaka izcilību vītņu mērījumos nozarēm, sākot no automobiļu līdz kosmosam.

Tehniskās specifikācijas: precizitāte, kas definēta katrai lietojumprogrammai

Izmēra un diegu tipa pārklājums

Mūsu diegu spraudņu mērītāji aptver daudzpusīgu nominālo diametra diapazonu no 0,8 mm (M1) mikro precizitātes komponentiem līdz 300 mm (M300) smagiem rūpnieciskiem pavedieniem, pielāgojot dažādus profilus:

Metriskie pavedieni (ISO): 4.h līdz 8h pakāpe, ideāli piemērota vispārējai inženierijai (piemēram, M20 × 1,5-6h);
BSPP & BSPT pavedieni: paralēli (BSPP, ISO 7-1) un konusveida (BSPT, BS EN 10226) varianti noplūdes necaurlaidīgiem cauruļu savienojumiem, ieskaitot tādus izmērus kā G1/2 un R1/4;
Specializētie veidi: pielāgoti NPT, ACME un patentēto pavedienu risinājumi, nodrošinot saderību ar vītņu spraudņa standarta standarta atsaucēm, piemēram, ASME B1.2 un DIN 13.

Precizitāte un tolerances kontrole

Pieejams precizitātes klasēs no H6 līdz H9 (ar augstāko pakāpi ar H6), mūsu mērinstrumenti sasniedz mikronu līmeņa precizitāti (piemēram, ± 0,0015 mm M10 × 1,0). Katrs pavediena mērīšanas mērītājs tiek kalibrēts, salīdzinot ar izsekojamiem standartiem, kam pievienots sertifikāts, kas savieno ar nacionālajiem metroloģijas institūtiem (piemēram, NIST, PTB), nodrošinot atbilstību ISO 9001 kvalitātes sistēmām.

Materiāls un virsmas apdare

Izgatavots no augsta oglekļa satura instrumentu tērauda (sacietēts līdz 60 stundu+) vai volframa karbīdam, lai iegūtu ārkārtēju nodiluma izturību, mūsu diegu mērītāja instrumentam ir spogulis līdzīgs RA 0,05 μm virsmas apdare, lai samazinātu berzi ievietošanas laikā. Izvēles alvas pārklājumi uzlabo izturību pret koroziju skarbā vidē, pagarinot kalpošanas laiku par 25%.

Ražošanas procesi: meistarība katrā solī

Datorizēta dizains (CAD)

Process sākas ar pavedienu parametru 3D modelēšanu – stiču, sānu leņķa un tolerances zonu – izmantošanu uzlabotu programmatūru, lai nodrošinātu izlīdzināšanu ar klientu specifikācijām un diegu spraudņa mērierīces standarta prasībām. Specializēti moduļi apstrādā sarežģītus profilus, piemēram, BSPP pavedienu mērītājus, nodrošinot precīzu 55 ° diegu leņķu replikāciju un paralēlu sānu dizainu.

Precīza apstrāde

Izejvielas tiek veikta termiskā apstrāde, lai optimizētu cietību pirms CNC slīpēšanas un pagodināšanas formas vītnes profilu ar mikronu līmeņa precizitāti. Sarežģītām ģeometrijām stieples EDM (elektriskās izlādes apstrāde) izmanto, lai izveidotu asas, bez urbuma pavedienu saknes, kas ir kritiska, lai novērstu mērījumu kļūdas stingras tolerances lietojumos.

Superfinēšana un kalibrēšana

Stingrs superfinansēšanas process pulcē mērinstrumentu virsmu norādītajai RA apdarei, kam seko daudzpunktu kalibrēšana, izmantojot koordinātu mērīšanas mašīnas (CMMS) un optiskos interferometrus. Tas nodrošina, ka gan "Go", gan "bez go" beidzas atbilstošās tolerances robežas, kā to nosaka starptautiskie standarti.

Kvalitātes nodrošināšana un sertifikācija

Katram diegu spraudņa gabarītam tiek veikta 100% funkcionālā pārbaude, lai pārbaudītu GO/NO-GO veiktspēju, un rezultāti ir dokumentēti izsekojamā pārskatā. Šī saistība ar kvalitāti padara mūsu mērinstrumentus par vēlamo izvēli rūpniecībai, kur pavedienu integritāte nav apspriežama, piemēram, kosmiskā stiprinājuma un medicīnisko ierīču ražošana.

Uzticieties Storaen par bezkompromisa precizitāti

Neatkarīgi no tā, vai jums ir nepieciešams standarta vītņu spraudņa mērītājs metriskiem pavedieniem, specializēts BSP pavedienu mērītājs cauruļu sistēmām vai pielāgots risinājums patentētiem profiliem, Storaen tehniskās specifikācijas un ražošanas zināšanas nodrošina nepārspējamu uzticamību. Integrējot globālos standartus ar inovatīvu inženieriju, mēs nodrošinām, ka katrs mūsu ražotais pavedienu mērītāja rīks nosaka etalonu precizitātei – nodrošinot jūsu kvalitātes kontroles procesus ar pārliecību.
